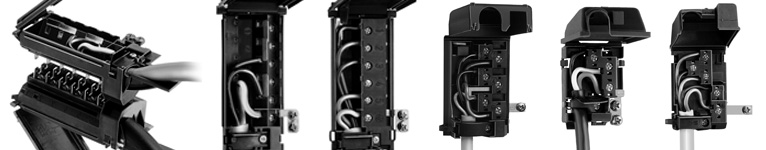

boitiers de connexions5 types, plus que 32 exécutions |
|||||||
type | capacité | pour diamètre de câble |
nombre de pôles |
pour paroi | dimensions de profondeur |
dimensions max. (mm) |
|
AK | 400V, 40A, 6.0 mm carré 400V, 50A, 10.0 mm carré |
7 - 20 mm | 3 - 6 | 0,8 - 1,5 mm | 36,5 mm | 172/150x59x44,0 | |
CK | 400V, 40A, 6.0 mm carré | 8 - 20 mm | 3 - 6 | 0,8 - 1,5 mm | 28,0 mm | 172/150x59x35,5 | |
HAK | 400V, 40A, 6.0 mm carré 400V, 50A, 10.0 mm carré 400V, 57A, 10.0 mm carré |
6 - 20 mm | 3 - 6 | 0,8 - 1,5 mm | 12,0 mm | 87,5x60x46 | |
BK | 400V, 24A, 2.5 mm carré | 6 - 12 mm | 3 | 0,8 - 1,5 mm | 15,0 mm | 58x44x35,5 | |
GA | 400V, 16A, 2.5 mm carré | 6 - 15 mm | 3 - 5 | 0,5 - 1,0 mm | 18,0 mm | 68x47x41 | |
"Boitiers de Connexions" catalogue-download 3,9 MB |
